Acompanha:
SUAP / Atraque
Produtos Relacionados:
Fechadura Eletromagnética / Placa Fixa
Descrição:
Suporte para fixação do atraque na folha da porta, é utilizado quando a instalação do eletroímã deve ser suspenso no batente. Recomenda-se o uso de placa fixa (trava de segurança).
Aplicação:
Quando a porta abre para o lado interno do ambiente e a fechadura fica também no lado interno.

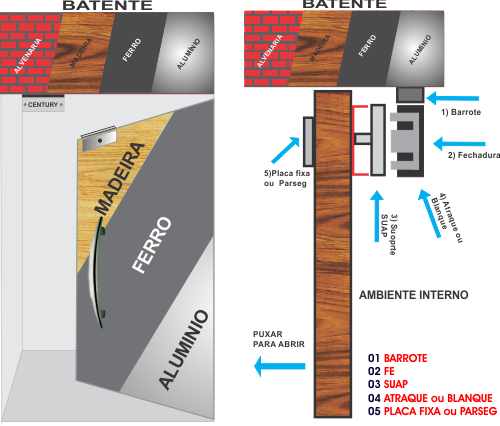

Instalação:
1) Fixe o barrote no teto/forro ou laje. Antes da instalação, verifique se a distância entre a bandeira e a folha da porta é de 4 a 9 mm. Caso contrário, será necessário ajustar a folha da porta dentro do batente.
2) Fixe a FES no barrote.
3) Fixe o suporte SUAP na porta, alinhando-o com a FES.
4) Parafuse o atraque no SZAP e aperte parafuso até que o atraque não gire facilmente.
5) Energize a FES com a fonte 12vdc da Century Solutions e verifique se está trancando.
Observe se a porta ou batente é semi-oco, caso seja, utilize a placa fixa ou parseg.
5) Solte o atraque e parafuse a tampa, recoloque o atraque.
